اتصالات جوشی درزدار یا اتصالات سیاه درزدار به اتصالاتی گفته می شود که در فرآیند تولید آن از لوله درزدار استفاده شده است.در واقع پروسه تولید آن به این صورت است که لوله درزدار در اندازه های محاسبه شده جهت تولید هر نوع اتصالات برش خورده و هریک به روش خاص خود تولید و عرضه می شوند.
*مزایا و معایب اتصالات جوشی درزدار:
مهمترین و بارزترین مشخصه اتصالات جوشی درزدار،خط جوش در این مدل اتصالات است که در واقع نقطه ضعف اتصالات جوشی سیاه محسوب می شود،چرا که درز جوش محل تمرکز تنش بوده و در صورت بروز هرگونه نقص و ترک احتمالی ناشی از فشار و دمای بالا،شکست صد در صد از درز جوش خواهد بود.
مطالب مرتبط با انواع جوش در پروسه تولید لوله درزدار را میتوانید از این قسمت مطالعه فرمایید.
شاخصه بعدی ضخامت ورق اتصالات جوشی درزدار می باشد که نسبت به سایر رده های اتصالات جوشی، سبک تر می باشد.از این رو ماشین آلات و تجهیزات تولید این نوع اتصالات به مراتب ارزان تر و در دسترس تر می باشند.
مجموع این عوامل(روش تولید اتصالات جوشی درزدار،متریال،ضخامت ورق،ماشین آلات و تجهیزات تولیدی و…) باعث شده قیمت اتصالات جوشی درزدار به نسبت اتصالات جوشی بدون درز ارزان تر باشند.
درنتیجه اتصالات جوشی درزدار بیشتر به منظور استفاده در خطوط لوله با دما و فشار پایین که از حساسیت بالایی برخوردار نبوده و بحث هزینه و قیمت تمام شده از فاکتورهای اصلی خرید می باشد بسیار مناسب است.
از اتصالات جوشی درزدار می توان در لوله کشی آب و گاز خانگی استفاده نمود.
*انواع اتصالات جوشی درزدار:
اتصالات جوشی درزدار در انواع زانویی درزدار،سه راهی درزدار،سردنده یا نیپل درزدار،کپ و تبدیل جوشی درزدار تولید می شود.
در سایت تجهیزات ایران به اختصار در ارتباط با قیمت اتصالات جوشی درزدار،کاربرد ،استاندارد متریالی و ابعادی،سایز و رده تولیدی،موارد مصرف،مزایا و معایب،روش تولید اتصالات جوشی درزدار و معرفی تامین کنندگان و تولید کنندگان اتصالات جوشی درزدار مطالبی بیان شده است.
استاندارد های اتصالات جوشی درزدار:
استاندارد ابعادی اتصالات جوشی درزدار منطبق با استاندارد ASME B16.9 و استاندارد متریالی مطابق با استاندارد ASTM A234 می باشد.همچنین اتصالات جوشی درزدار با قطر نامی NPS و رده ضخامت SCH شناخته می شوند.
در ایران،شرکت صنایع فولادی آسیا (ایران اتصال) تولید کننده عمده اتصالات جوشی درزدار،زانویی درزدار را تا سایز “۱۶،سه راهی درزدار تا سایز “۸،سردنده درزدار تا سایز “۸،کپ تا سایز “۱۲ و تبدیل جوشی درزدار را تا سایز “۱۰ تولید و به بازار عرضه می کند.
*قیمت اتصالات جوشی درزدار:
به منظور آگاهی از قیمت اتصالات جوشی،می توانید در فروشگاه اینترنتی سایت تجهیزات ایران به روزترین قیمت اتصالات جوشی درزدار را مشاهده فرمایید و به صورت آنلاین سفارش خود را ثبت و پیش فاکتور خود را دریافت فرمایید.
کارشناسان تجهیزات ایران پس از بررسی پیش فاکتور،با مشتری تماس گرفته و مذاکراتی در مورد درصد تخفیف و نحوه پرداخت و شرایط حمل و نقل انجام داده،و پس از تایید پرداخت با هماهنگی مشتری اقدام به بارگیری و ارسال محموله خواهند نموند.
انواع اتصالات جوشی درزدار:

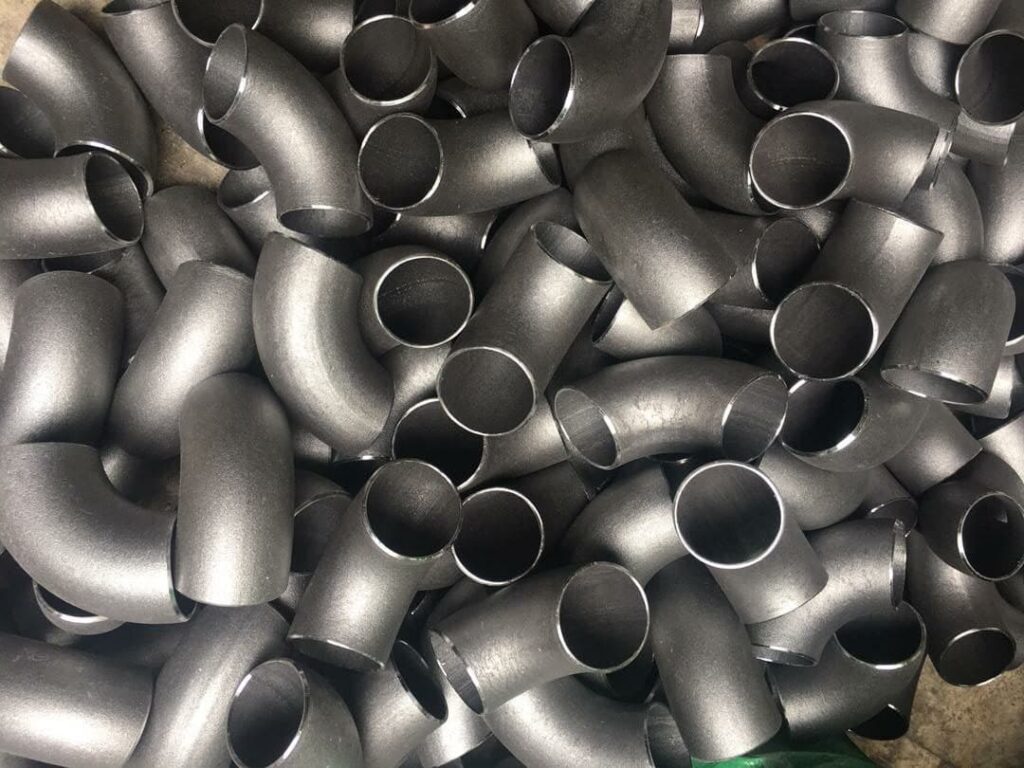

زانویی جوشی درزدار (Elbow butt weld):
به منظور تغییر جهت جریان در خطوط لوله از زانویی درزدار استفاده می شود.
زانویی درزدار به دو روش گرم و سرد تولید می شوند.در روش سرد،لوله درزدار برش خورده و داخل مندرل قرار می گیرند و توسط فشار هیدرولیک به جلو رانده می شوند و شکل قالب عصایی را به خود می گیرند.
در روش گرم لوله درزدار در سایزهای کوچک تر از سایز اصلی زانویی برش خورده و داخل یک شفت قرار گرفته و به جلو رانده می شود.در انتهای مسیر از داخل کوره القایی عبور میکند و تغییر شکل در این دما صورت می گیرد.
*انواع زانویی جوشی درزدار:
زانویی جوشی درزدار می توانند بصورت زانویی ۴۵ درجه،زانویی ۹۰ درجه و در نوع زانو جوشی مانیسمان،زانویی ۱۸۰ درجه نیز متداول است.در بعضی کاربردهای خاص زانو جوشی مانیسمان در زوایای ۶۰ درجه و ۳۵ درجه هم تولید می شوند.
*استاندارد ابعادی و متریالی زانویی جوشی درزدار:
استاندارد ابعادی زانو جوشی درزدار ASME B16.9 و استاندارد متریالی زانویی درزدار ASTM A234 WPB می باشد.
زانویی جوشی درزدار به قطر نامی NPS و رده ضخامتی SCH شناخته می شود.
همچنین اتصالات درزدار با نماد ERW به معنای وجود درز جوش در مستندات قابل شناسایی هستند.زانویی جوشی از سایز “۱/۲ تا “۱۶ در نوع تولید داخلی توسط شرکت ایران اتصال تولید می شود.
